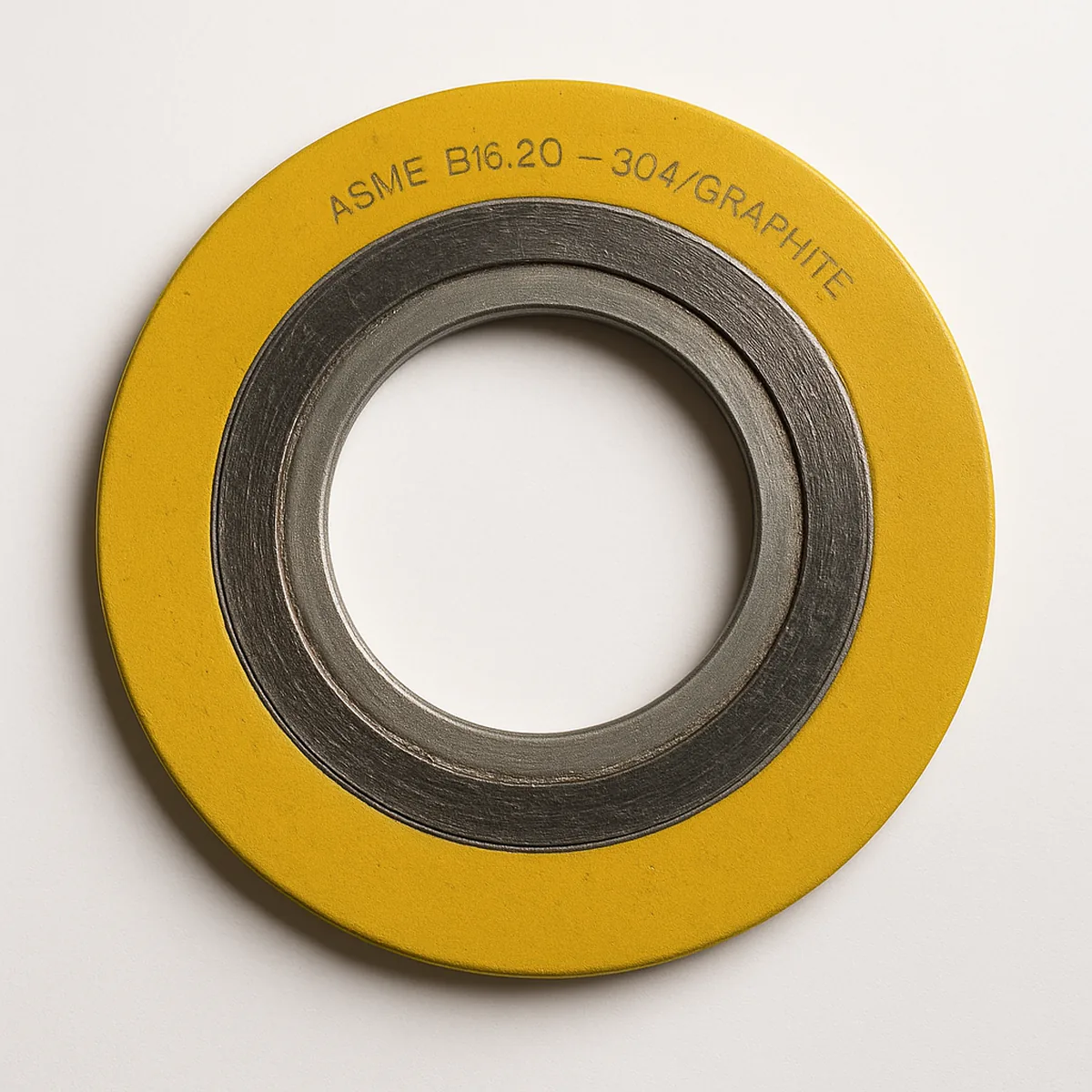

Juntas Espirometálicas

Fabricantes de juntas espirometálicas

Soluciones de sellado metálico para alta presión y temperatura

En Manufactures Cusell somos fabricantes de juntas espirometálicas para aplicaciones industriales exigentes. Este tipo de junta combina una cinta metálica en espiral con un material de relleno blando, lo que proporciona una estanqueidad excelente incluso en condiciones extremas de temperatura, presión o vibración.

La cinta metálica, normalmente en forma de “V”, aporta resiliencia y recuperación elástica, mientras que el material de relleno garantiza el sellado hermético del fluido. Esta combinación convierte a las juntas espirometálicas en la opción ideal para instalaciones petroquímicas, refinerías, centrales térmicas o sistemas de vapor.

---

Características y ventajas de las juntas espirometálicas

Las juntas espirometálicas están diseñadas para soportar presiones de hasta 250 bares y temperaturas de hasta 1000 °C, manteniendo su capacidad de sellado incluso en condiciones de ciclos térmicos o fluctuaciones de presión.

Principales ventajas:

• Alta resistencia a la presión y la temperatura.

• Excelente recuperación elástica y durabilidad.

• Compatibles con una amplia gama de fluidos industriales.

• Posibilidad de fabricación con o sin anillo interior o exterior según la aplicación.

• Aptas para condiciones criogénicas o de vacío.

Su instalación es sencilla y no requiere tratamientos especiales, aunque es importante considerar la rugosidad de las superficies de brida para evitar desplazamientos y asegurar una correcta compresión.

---

Materiales de relleno disponibles

El material de relleno juega un papel clave en el rendimiento de la junta. En función del fluido y la temperatura, trabajamos con los siguientes compuestos:

• Grafito expandido: opción más versátil, ideal para altas temperaturas y presiones.

• PTFE (Teflón®): recomendado cuando se requiere resistencia química o se debe evitar contaminación del medio.

• Mica o fibra cerámica: indicadas para aplicaciones por encima de los 550 °C.

Rangos de temperatura operativa:

• PTFE: de –200 °C a +260 °C.

• Grafito: de –200 °C a +550 °C.

El uso del grafito se recomienda como estándar, salvo en entornos donde no pueda emplearse por razones químicas o de pureza.

---

Normas y clases de juntas espirometálicas

Fabricamos juntas espirometálicas según las principales normas internacionales:

• DIN 2690 (EN 1514-2) / 2691 / 2692 / SPW1

  • Presiones: PN10 · PN25 · PN40 · PN64 · PN100 · PN160

• ASME B16.20 (para bridas según ASME B16.5)

  • Clases: 150# · 300# · 600# · 900# · 1500# · 2500#

• API 601, para aplicaciones de alta exigencia.

También desarrollamos juntas a medida o bajo plano, así como modelos específicos para intercambiadores de calor con nervios y juntas de geometrías especiales (rectangulares, elípticas, romboidales, etc.).

---

Clases de juntas espirometálicas

Clase R/S
Juntas sin anillos interior ni exterior. Uso habitual en bridas macho-hembra y condiciones estándar.

Clase GR/CR/CG/SR
Incluyen un anillo exterior de centraje, que facilita el montaje y evita el desenrollado de la espiral. Este anillo también limita la compresión y previene la fluencia del material de relleno, especialmente con compuestos blandos como el PTFE.
Material habitual del anillo: acero al carbono, disponible también en inoxidable 304, 316L, 321, titanio o inconel.

Clase RI/RIR/CCR/IR/SI
Añaden un anillo interior, que protege contra la sobrecompresión, la corrosión y la acumulación de residuos en el borde interno de la brida. Mejora la estabilidad térmica y actúa como barrera de calor adicional.

Clase GRI/CRIR/CGI/SRI
Combinan anillo interior y exterior, recomendadas para entornos agresivos y presiones elevadas (a partir de la clase 600#).

---

Fabricación y opciones personalizadas

En Manufactures Cusell diseñamos y fabricamos series cortas, medias y largas, desde una sola unidad hasta grandes volúmenes. Las juntas se producen mediante procesos controlados de embutición y enrollado metálico, garantizando precisión dimensional y trazabilidad de materiales.

Cada junta puede personalizarse según:

• Tipo de metal base (acero inoxidable, monel, titanio, inconel…).

• Tipo de relleno (grafito, PTFE, mica, fibra cerámica).

• Dimensiones y norma de referencia.

Consulta también nuestras juntas metálicas y de grafito comprimido para otras aplicaciones industriales de sellado.

---

Asesoramiento técnico

Nuestro departamento técnico puede ayudarte a seleccionar la junta espirometálica más adecuada según el fluido, presión, temperatura y tipo de brida.
Para proyectos especiales o aplicaciones críticas, ofrecemos soporte completo de diseño y validación.
