Compresión en cauchos celulares: cuánto se puede comprimir sin perder estanqueidad

En el diseño de juntas de caucho celular o espuma técnica, uno de los factores más importantes es el porcentaje de compresión aplicado durante el montaje.

Los cauchos celulares de celda cerrada, como EPDM, silicona o neopreno celular, se utilizan con frecuencia en aplicaciones de sellado donde se busca combinar flexibilidad, estanqueidad y capacidad de absorción de tolerancias.

Son habituales en:

• Juntas planas de estanqueidad
• Perfiles de sellado en cerramientos
• Juntas para tapas, carcasas o equipos
• Aplicaciones exteriores o industriales

Sin embargo, el rendimiento de estos materiales depende en gran parte de la compresión aplicada durante el montaje.

Si la compresión es insuficiente, el sellado puede no ser efectivo.
Si es excesiva, la estructura celular puede dañarse y el material pierde parte de sus propiedades.

En muchas aplicaciones industriales estos materiales se utilizan en forma de juntas planas, perfiles, cordones o tubos de espuma técnica, donde la compresión correcta es clave para asegurar la estanqueidad sin deteriorar el material.

---

Qué significa que un caucho celular sea de celda cerrada

En los cauchos celulares de celda cerrada, el material está formado por pequeñas celdas internas selladas que contienen aire o gas.

Esta estructura proporciona varias ventajas:

• buena capacidad de compresión y recuperación
• baja absorción de agua
• buena estanqueidad frente a aire y líquidos
• capacidad para absorber tolerancias o irregularidades

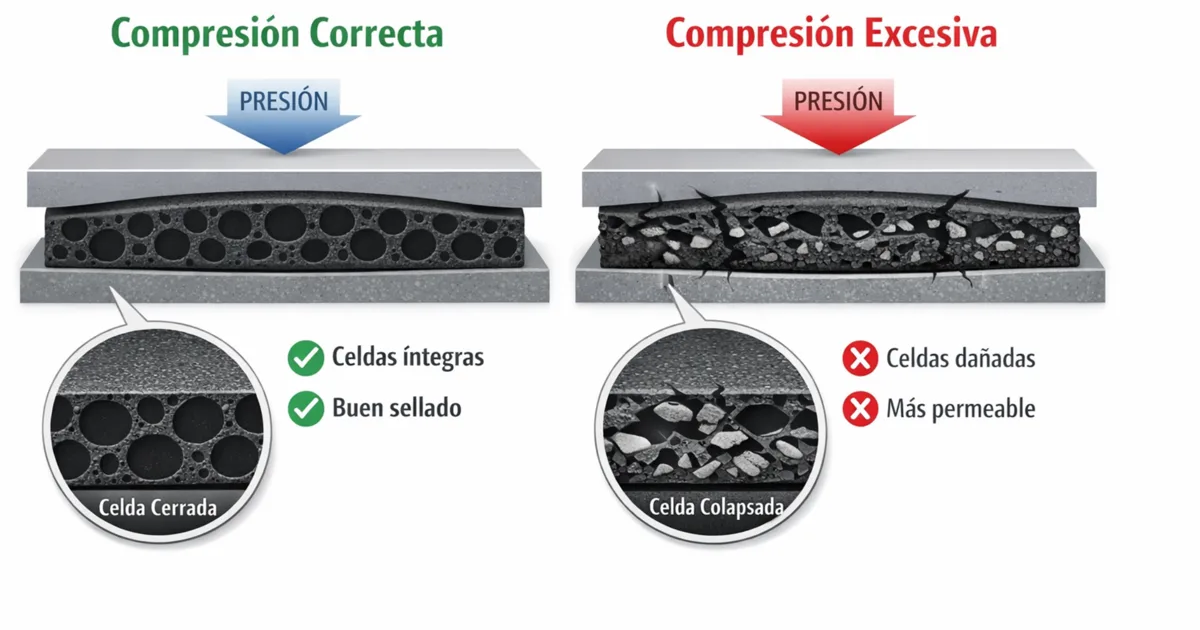

Cuando el material se comprime dentro de ciertos límites, las celdas se deforman pero mantienen su estructura.

Si la compresión es demasiado alta, las paredes celulares pueden romperse o colapsar. En ese caso el material puede comportarse de forma más permeable o perder parte de su elasticidad.

---

Rangos de compresión habituales en cauchos celulares

En la mayoría de aplicaciones industriales, la compresión recomendada para cauchos celulares de celda cerrada suele situarse aproximadamente entre el 15 % y el 25 % del espesor del material, ya que este rango permite mantener la estanqueidad sin dañar la estructura interna de las celdas.

Aunque cada formulación puede comportarse de forma diferente, en aplicaciones industriales suelen utilizarse los siguientes rangos orientativos.

Compresión recomendada
15 – 25 %

Compresión todavía aceptable en muchas aplicaciones
25 – 35 %

Zona de riesgo de colapso celular
35 – 40 %

En este último rango aumenta la probabilidad de:

• daño interno de las celdas
• pérdida de capacidad de recuperación
• aumento de permeabilidad al aire o a los fluidos

Por este motivo, en muchos diseños se trabaja con valores de compresión alrededor del 20–25 %.

---

Ejemplo práctico: junta celular de 3 mm

Por ejemplo, en una junta de caucho celular de 3 mm de espesor, una compresión típica de trabajo suele situarse entre 0,45 mm y 0,75 mm, lo que corresponde aproximadamente a un 15-25 % de compresión.

Compresión recomendada
0,45 – 0,75 mm

Compresión máxima habitual
0,75 – 1,05 mm

Por encima de este rango pueden empezar a producirse daños locales en la estructura celular, especialmente si la presión no se distribuye de forma uniforme.

---

Factores que influyen en la compresión real

El comportamiento del material no depende solo del porcentaje de compresión. También influyen otros factores del diseño.

Densidad del material celular
Los cauchos celulares más densos suelen soportar mejor la compresión sin colapsar las celdas.

Distribución de la presión
La compresión uniforme entre dos superficies planas es más favorable que las presiones localizadas (tornillos, bordes, nervios).

Geometría de la junta o perfil
En perfiles de sellado, la forma de la sección también determina cómo se distribuye la deformación.

Tolerancias del conjunto
Uno de los objetivos del caucho celular es absorber tolerancias, pero estas deben considerarse en el diseño de la compresión final.

---

Juntas planas vs perfiles celulares

El comportamiento también puede variar según el tipo de componente.

Juntas planas
En juntas planas cortadas de plancha celular, la compresión suele ser más uniforme si las superficies de contacto son regulares.

Perfiles celulares
En perfiles extruidos o perfiles de sellado, la geometría del perfil puede concentrar o redistribuir la compresión. Por eso el diseño de la sección es especialmente importante.

En muchas aplicaciones industriales estos perfiles pueden fabricarse en forma de perfiles de espuma técnica, cordones celulares o tubos de goma celular, adaptados a la sección y a la compresión requerida.

---

Errores habituales al diseñar juntas de caucho celular

Algunos problemas frecuentes en aplicaciones de sellado con materiales celulares son:

• diseñar la junta con demasiada compresión
• no considerar las tolerancias del montaje
• aplicar presión solo en puntos concretos
• elegir una densidad de material demasiado baja para la aplicación

Evitar estos problemas suele mejorar tanto la durabilidad de la junta como la estabilidad del sellado.

---

Fabricación de juntas y perfiles en caucho celular

Los cauchos celulares se utilizan ampliamente para fabricar:

• juntas planas de estanqueidad
• perfiles extruidos de sellado
• cordones celulares
• tubos de espuma técnica
• sellados para equipos industriales o exteriores

Dependiendo de la aplicación, pueden utilizarse materiales como:

EPDM celular
silicona celular
neopreno celular

La elección del material, la densidad y el rango de compresión de trabajo son factores clave para conseguir un sellado fiable a largo plazo.

---

FAQ sobre compresión en cauchos celulares

¿Cuánta compresión debe tener una junta de caucho celular?
En muchas aplicaciones industriales se recomienda trabajar aproximadamente entre un 15 % y un 25 % de compresión. Este rango suele proporcionar buen sellado sin dañar la estructura celular del material.

¿Se puede comprimir más de un 30 % una espuma EPDM?
En algunos casos puede funcionar, pero aumenta el riesgo de colapso de las celdas internas y pérdida de capacidad de recuperación. Por eso normalmente se intenta mantener la compresión por debajo de ese valor.

¿Qué ocurre si una junta de espuma se comprime demasiado?
Las paredes de las celdas pueden romperse o deformarse permanentemente. Esto puede aumentar la permeabilidad al aire o a los fluidos y reducir la capacidad de recuperación del material.

¿Cuándo es mejor usar un perfil celular en lugar de una junta plana?
Los perfiles celulares pueden adaptarse mejor a determinadas geometrías y concentrar la compresión en zonas concretas del sellado. En muchos cerramientos y carcasas son una solución más eficaz que una junta plana.
